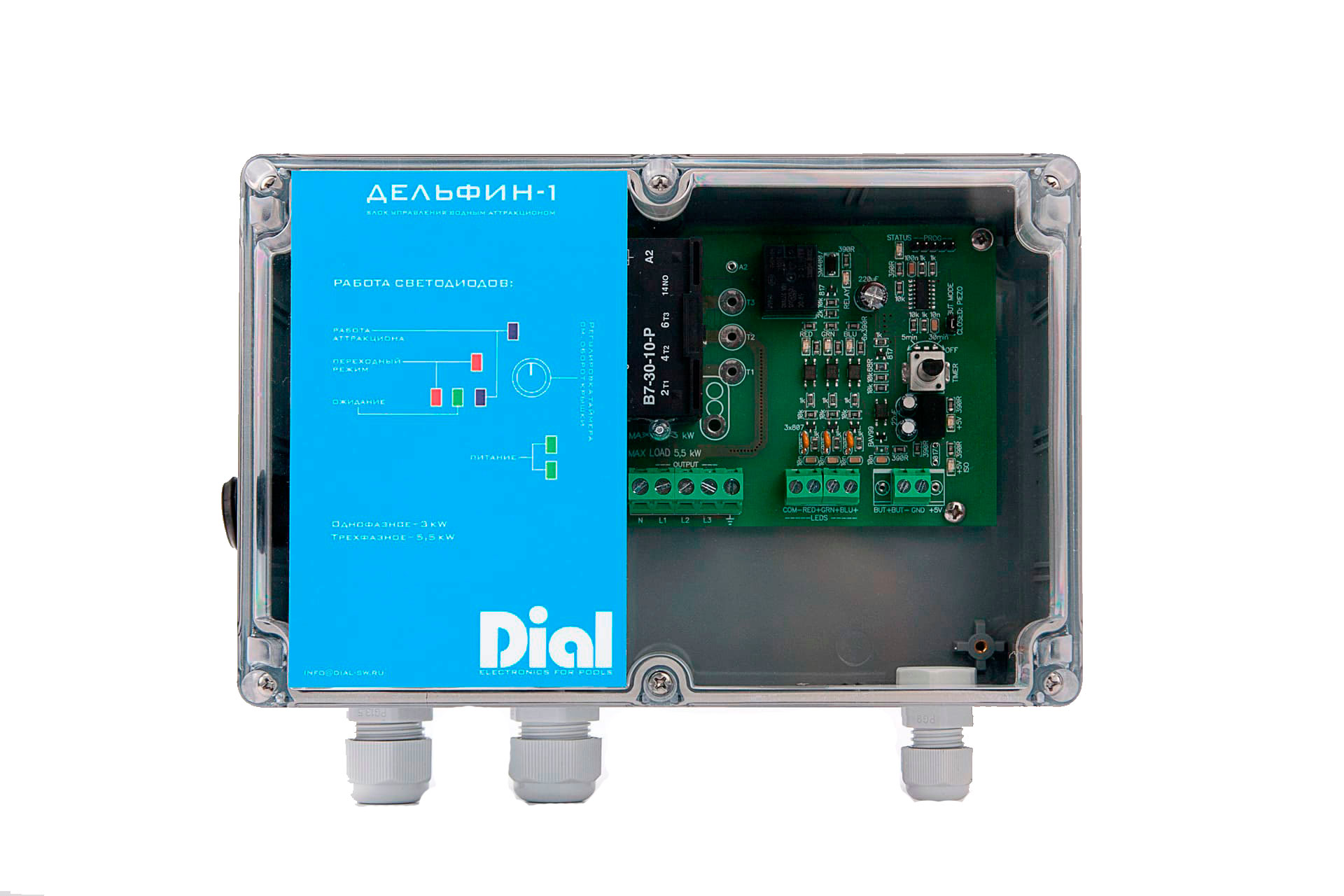

Блок управления аттракционом Дельфин-1 Dial для сенсорной пьезокнопки (УВА.Д1-БУ.02)

Представленный электронный прибор создан с целью удобного и безопасного управления работой водных аттракционов, противотоков и аналогичного специализированного оборудования, установленных в домашних или коммерческих бассейнах, аквапарках.

Назначение и порядок работы

Блок управления Дельфин-1 обеспечивает оперативное включение и отключение насоса подачи воды или нагнетающего воздух компрессора, необходимых для функционирования водных аттракционов в бассейне.

Дистанционное включение и выключение осуществляется при помощи сенсорной пьезокнопки, которая может быть установлена в удобном для пользователя месте, в непосредственной близости от водного аттракциона (водопада, противотока, водяной пушки или устройства гидромассажа).

Главное преимущество использования сенсорных кнопок в том, что они НЕ имеют ограничений по удаленности от блока управления. Они будут прекрасно работать и вблизи, и на расстоянии 10 метров от блока управления.

Регулировать длительность сеанса работы подключенной нагрузки в пределах от 5 до 30 минут, либо полностью отключить эту функцию, можно путем вращения ручки таймера на передней панели блока (только при отключенном приборе). Внесенные изменения вступают в силу после повторного включения, то есть полной перезагрузки блока управления Дельфин-1. О текущем состоянии настроек оператор может судить по состоянию цветных индикаторов на передней панели устройства.

Совместная работа блоков управления и аттракционов бассейнов построена по принципу: один прибор Дельфин – одно устройство нагрузки – одна управляющая пьезокнопка. Более детально об этом можно прочитать в техническом паспорте соответствующей модели блока управления. В этом же документе приведена инструкция по монтажу устройства и порядку подключению сенсорной пьезокнопки.

Основные характеристики прибора

• Предусмотренные виды нагрузок: насосы, компрессоры
• Диапазон регулировки режимов таймера: от 5 до 30 мин., либо отключен
• Максимальный уровень нагрузки: при однофазном подключении 3 кВт, трехфазном 5.5 кВт
• Нормированное напряжение питания: 220В (±10%), частота 50 Гц
• Потребляемая платой блока управления электрическая мощность: 5 Вт
• Назначение дополнительных выводов: подключение световой индикации кнопки
• Габаритные размеры: 220х145х75 мм
• Исполнение: для настенного размещения
• Класс защиты от пыли и влаги: IP65
• Производитель: компания Dial (Россия)
• Сертификация: сертификат соответствия ЕАЭС

Техническая целесообразность

Пользователи часто интересуются, во всех ли случаях действительно нужно купить и смонтировать блок управления. В принципе, управление подобным оборудованием бассейнов можно реализовать с общего щита, либо управлять отдельными блоками, отвечающими за работу систем фильтрации, подогрева, подсветки и водных аттракционов. В каждом конкретном случае все зависит от решения заказчика и компетентности исполнителя работ. Сборка общего электрического щита – непростая задача, требующая не только компетенций, но и времени. Во многих случаях проще (и быстрее) приобрести и подключить готовое решение.
