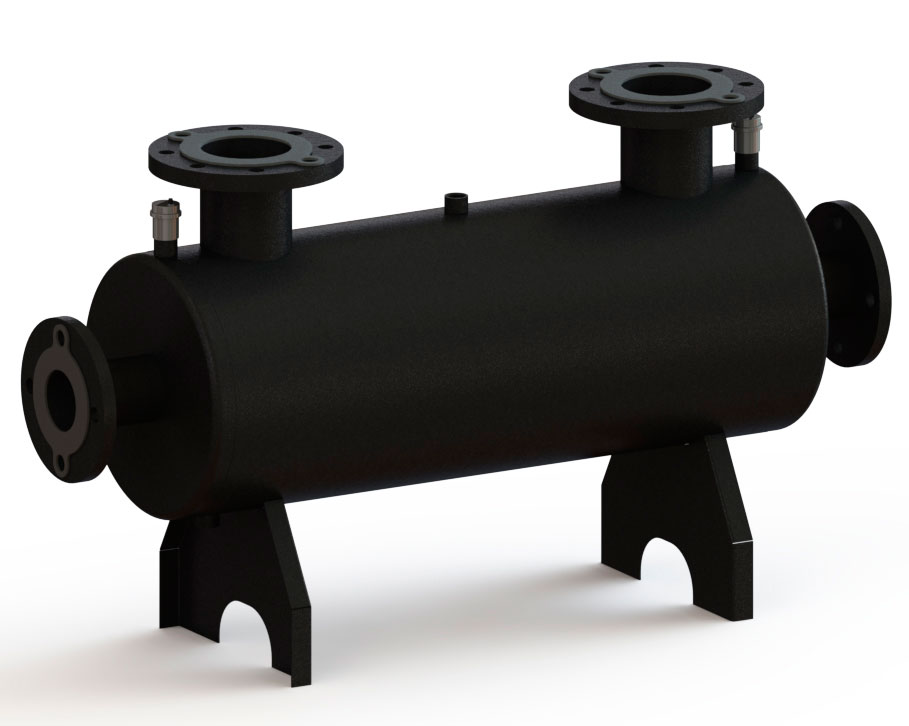

Теплообменник вертикальный 500 кВт Xenozone, d80, AISI-304 (ТО.500)

Модель линейки теплообменников XENOZONE мощностью 500 кВт предназначена для подогрева воды газом в открытых и крытых плавательных бассейнах, а также в УЗВ (устройство замкнутого водоснабжения) для разведения рыбы.

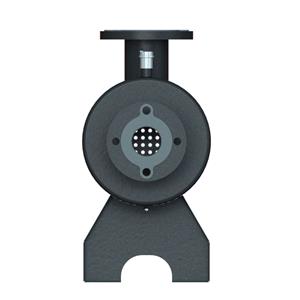

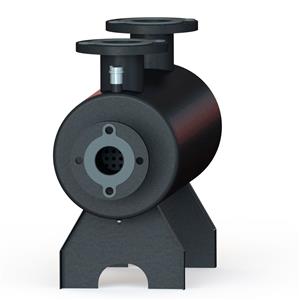

Конструктивно теплообменник состоит из корпуса, в котором циркулирует вода из бассейна (вторичный контур), и трубок для прокачки горячего теплоносителя (первичный контур).

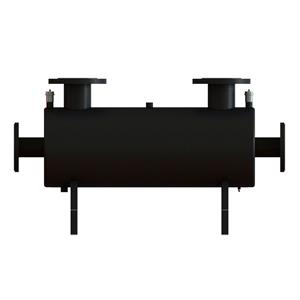

Данная модель имеет приваренные опоры и предназначена для напольного размещения и эксплуатации в горизонтальном положении.

• Материал корпуса: нержавеющая сталь марки AISI-304
• Тепловая мощность: 500 кВт
• Подсоединение: контур теплоносителя фланец Ду 65, контур бассейна - фланец Ду 80
• Максимальное значение температуры теплоносителя: 130^оC
• Номинальное рабочее давление: 5,5 Бар

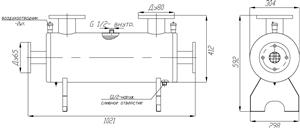

• Габаритные установочные размеры: 1021 х 592 мм
• Номинальный срок службы – 10 лет

К числу преимуществ изготовленного из коррозионностойкой нержавеющей стали мощного теплообменника XENOZONE на 500 кВт следует отнести удобства монтажа и эксплуатации, эффективный водоподогрев и длительный срок службы без необходимости ремонтов и затратного обслуживания. Модель поставляется с гарантией производителя сроком 12 месяцев.

Комплект поставки

В комплект поставки входит:

• теплообменник;
• воздухоотводный клапан - 2 шт;
• комплект уплотнений под фланцевые соединения - 4 шт;
• технический паспорт изделия.

Приборы и аксессуары, необходимые для устройства обвязки первичного и вторичного контуров (термостат, циркуляционный насос и электромагнитный клапан) в комплект не входят и приобретаются отдельно.

Подбор теплообменника для бассейна

Основными параметрами для подбора теплообменника являются объем бассейна и место его расположения (крытый или на улице). Для подбора теплообменника можно использовать упрощенную формулу:

• Мощность теплообменников для уличных бассейнов в кВт = объем бассейна в м³.
• Мощность теплообменников для бассейнов внутри помещений в кВт = 0,7 * объема бассейна в м³.

Обратите внимание! Заявленная теплопроизводительность теплообменника будет обеспечиваться только при соответствии разницы температур и скорости протока в контурах установленным в паспорте значениям. Если вы столкнулись с тем, что теплообменник не выдает заявленную мощность, о возможных причинах можно прочитать тут.

Требования к монтажу и условиям эксплуатации

Порядок установки мощного двухконтурного теплообменника XENOZONE изложен в техническом паспорте изделия.

В документе представлены рекомендованные схемы подключения и правила безопасной эксплуатации. Монтажные работы должны выполняться квалифицированными специалистами, имеющими опыт установки и обслуживания подобных систем.

Запрещается применять устройство для подогрева бассейнов и гидромассажных ванн с морской водой, а также в бассейнах с использованием электролизера.

Важно: на территории ЕАЭС (Россия, Армения, Беларусь, Казахстан и Киргизия) данный вид продукции не подлежит подтверждению соответствия и может реализовываться без документов обязательной сертификации.
