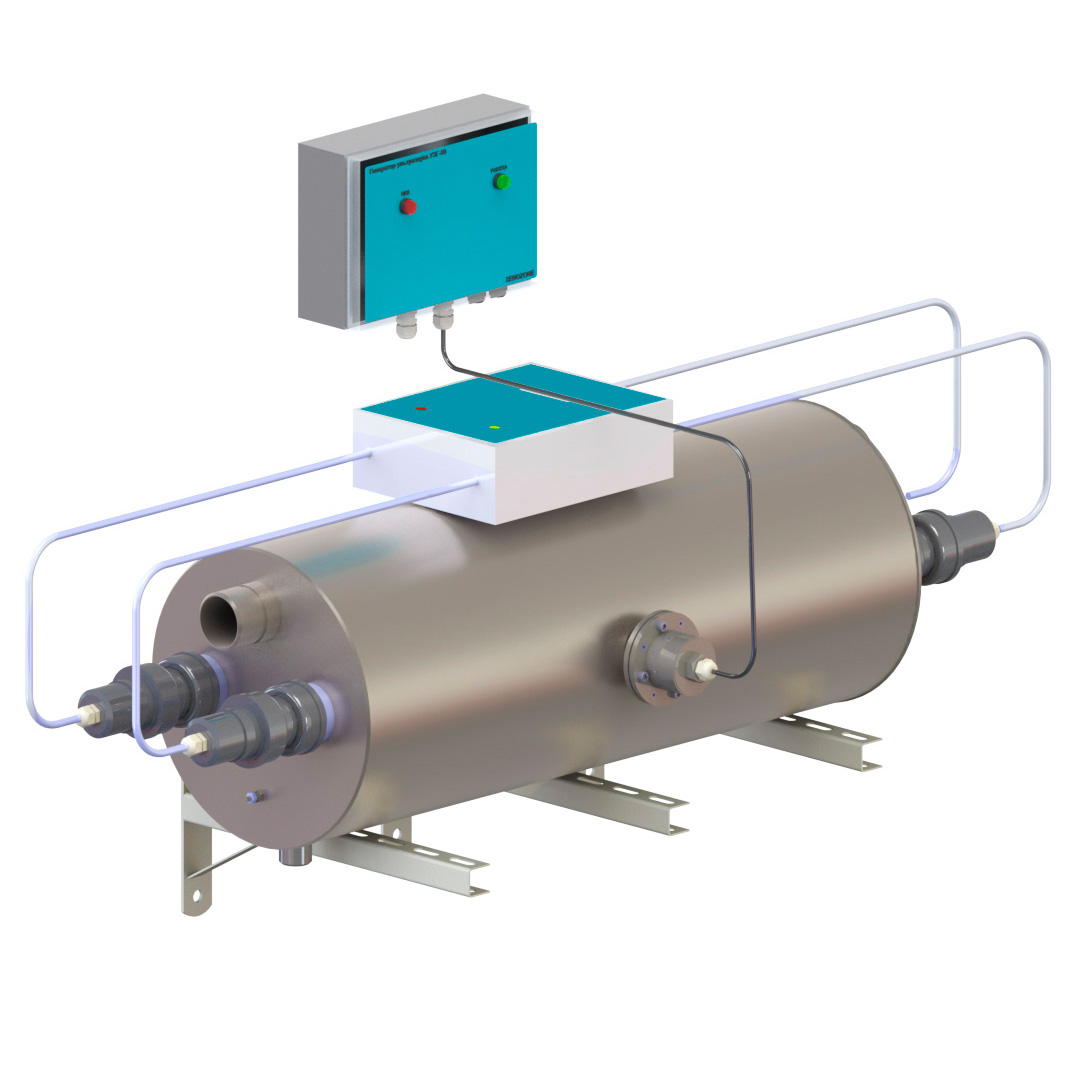

Ультрафиолетовая установка Xenozone УФУ-20 с ультразвуковым устройством, 20 м3/ч, AISI-304, 40мДж/см2 (УФУ.20.УЗ)

Установка XENOZONE УФУ.20.УЗ разработана и применяется для дезинфекции воды, используемой на различных объектах водопользования — от локальных сетей коммунального водоснабжения до бассейнов, аквапарков и систем очистки сточных вод. Обработка УФ излучением с длиной волны 254 нм (бактерицидная область спектра) позволяет получать безопасную в эпидемиологическом плане воду, не содержащую в себе болезнетворные вирусы и бактерии.

Особенности конструкции

Материалом, из которого изготавливаются корпуса установок линейки УФУ.20.УЗ, является качественная нержавеющая сталь марки AISI 304. Чтобы обработка воды ультрафиолетом происходила с максимальной эффективностью, корпус оснащен системой внутренних перегородок и выполненных в них отверстий. Эти элементы конструкции гарантируют равномерный проток и необходимое время пребывания воды в зоне контакта с УФ излучателем.

Необходимое для подавления жизнедеятельности вирусов и бактерий УФ излучение обеспечивается при помощи ртутных ламп низкого давления. Чтобы контролировать фактически отработанное лампами время и вовремя произвести замену отработавших свой ресурс экземпляров, установки оборудованы специальными счетчиками наработки.

В процессе эксплуатации данного вида оборудования важно не допускать снижения прозрачности кварцевых защитных чехлов ламп из-за отложения на них минеральных солей и других загрязнений – это приводит к снижению пропускания ими бактерицидного излучения и как следствие – снижению эффективности обработки. В данной серии ультрафиолетовых установок для этой цели установлены ультразвуковые преобразователи, предупреждающие образование налета за счет воздействия акустических колебаний.

Владельцы систем обеззараживания воды ультрафиолетом должны помнить, что применяемые в них ртутные бактерицидные лампы имеют ограниченный ресурс работы, в связи с чем их приходится периодически менять. Установки УФУ.20.УЗ комплектуются двумя 60-ваттными ультрафиолетовыми лампами низкого давления, срок эксплуатации которых нормирован в пределах 9000 часов (примерно одного года непрерывной работы).

В комплект поставки установки УФУ.20.УЗ с ультразвуком входят следующие элементы конструкции и аксессуары:

• Камера обеззараживания – 1 шт
• Блок управления – 1 шт
• Кольцевое резиновое уплотнение 38х3,6 – 4 шт
• Лампа 55 Вт – 2 шт
• Кварцевый чехол для УФ-ламп 55 Вт – 2 шт
• ЭПРА 55 Вт – 2 шт
• Центрирующее кольцо – 4 шт
• Концевое соединение ламп (ПВХ) – 4 шт
• Комплект УЗ-очистки (источник питания, головка УЗ) – 1 шт

Основные технические данные:

• Электрическая мощность установки: не более 120 Вт
• Количество УФ-ламп: 2 шт
• Суммарная мощность излучения в UV-диапазоне: 42 Вт
• Срок службы лампы: 9 000 ч
• Температурный диапазон обрабатываемой воды: от +5°C до +45°C
• Габаритные размеры камеры обеззараживания: D304 х 766 мм
• Габариты блока управления (ВхШхГ): 90х240х160 мм
• Резьбовое присоединение: G2"
• Материал камеры обеззараживания: нержавеющая сталь AISI-304
• Максимальное рабочее давление воды: 6 атм

По желанию заказчиков наша компания может изготовить корпуса установок из нержавеющей стали AISI-316, а также изменять под требуемые значения диаметр фланцев и их присоединительные размеры.

При подборе установок УФ очистки воды следует учитывать, что производительность одной и той же установки зависит от требуемой дозы облучения (в мДж/см²), а также от коэффициента пропускания ультрафиолета водной средой.

Производительность указана с учетом спада интенсивности излучения УФ-ламп в конце срока службы, а также коэффициента, учитывающего загрязнение кварцевых чехлов в процессе эксплуатации.
