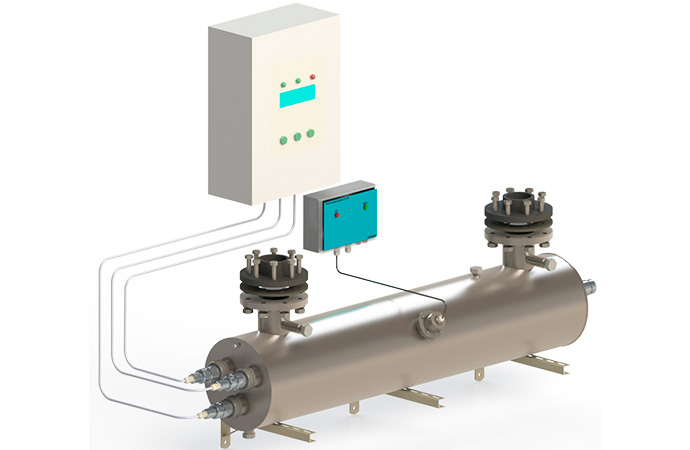

Ультрафиолетовая установка Xenozone УФУ-100 с ультразвуковым устройством, 100 м3/ч, AISI-304, 40мДж/см2 (УФУ.100.УЗ)

Ультрафиолетовая установка Xenozone УФУ.100.УЗ разработана и применяется для обеззараживания и дезинфекции питьевой воды в локальных сетях коммунального водоснабжения, для очистки воды бассейнов и аквапарков, а также очистки сточных вод. Обработка УФ излучением с длиной волны 254 нм (бактерицидная область спектра) позволяет получать безопасную в эпидемиологическом плане воду, не содержащую в себе болезнетворные вирусы и бактерии.

Особенности конструкции

Материалом, из которого изготавливаются корпуса установок линейки УФУ.100.УЗ, является качественная нержавеющая сталь марки AISI 304. Чтобы обработка воды ультрафиолетом происходила с максимальной эффективностью, корпус оснащен системой внутренних перегородок и выполненных в них отверстий. Эти элементы конструкции гарантируют равномерный проток и необходимое время пребывания воды в зоне контакта с УФ излучателем.

Необходимое для подавления жизнедеятельности вирусов и бактерий УФ излучение обеспечивается при помощи ртутных ламп низкого давления. Чтобы контролировать фактически отработанное лампами время и вовремя произвести замену отработавших свой ресурс экземпляров, установки оборудованы специальными счетчиками наработки.

В процессе эксплуатации данного вида оборудования важно не допускать снижения прозрачности кварцевых защитных чехлов ламп из-за отложения на них минеральных солей и других загрязнений – это приводит к снижению пропускания ими бактерицидного излучения и как следствие – снижению эффективности обработки. В данной серии ультрафиолетовых установок для этой цели установлены ультразвуковые преобразователи, предупреждающие образование налета за счет воздействия акустических колебаний.

Владельцы систем очистки воды ультрафиолетом должны помнить, что применяемые в них ртутные бактерицидные лампы имеют ограниченный ресурс работы, в связи с чем их приходится периодически менять. Установки УФУ.100.УЗ комплектуются тремя 300-ваттными уф лампами низкого давления ДБ-300, срок эксплуатации которых нормирован в пределах 12000 часов.

В комплект поставки установки с ультразвуком УФУ.100.УЗ входят следующие элементы конструкции и аксессуары:

• Камера обеззараживания – 1 шт
• Шкаф управления – 1 шт
• Кольцевое резиновое уплотнение 38х4 – 6 шт
• Лампа ДБ-300 – 3 шт
• Кварцевый чехол для УФ-ламп ДБ-300 – 3 шт
• ЭПРА 300 Вт – 3 шт
• Центрирующее кольцо – 6 шт
• Патрон керамический для УФ-ламп ДБ300 – 3 шт
• Концевое соединение ламп: крышка (2 шт.), гайка, втулка, заглушка – 3 шт
• Комплект УЗ-очистки (источник питания, головка УЗ) – 1 шт

Основные технические данные:

• Электрическая мощность установки: не более 900 Вт
• Количество УФ-ламп: 3 шт
• Суммарная мощность излучения в UV-диапазоне: 270 Вт
• Срок службы лампы: 12 000 ч
• Температурный диапазон обрабатываемой воды: от +5°C до +45°C
• Габаритные размеры камеры обеззараживания: D304 х 1438 мм
• Габариты шкафа управления (ВхШхГ): 600х400х250 мм
• Подсоединение фланцев: П (U) – исполнение
• Присоединение: фланец Ду100 (труба 110)
• Материал камеры обеззараживания: нержавеющая сталь AISI-304
• Максимальное рабочее давление воды: 6 атм

По заданию заказчика мы можем изготовить корпус УФ установки из нержавеющей стали AISI-316 (более устойчивой к коррозии), а также изменять под требуемые значения диаметр фланцев и их присоединительные размеры.

При подборе установок УФ обработки питьевой воды следует учитывать, что производительность одной и той же установки зависит от требуемой дозы облучения (в мДж/см²), а также от коэффициента пропускания ультрафиолета водной средой.

Производительность указана с учетом спада интенсивности излучения УФ-ламп в конце срока службы, а также коэффициента, учитывающего загрязнение кварцевых чехлов в процессе эксплуатации.
