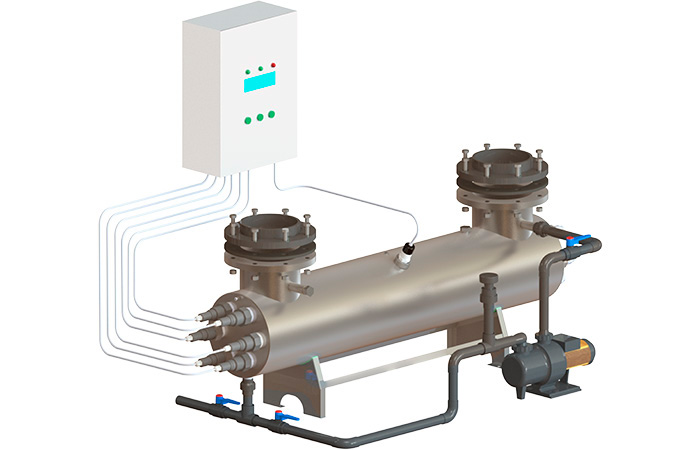

Ультрафиолетовая установка Xenozone УФУ-500 с блоком промывки и датчиком УФ, 500 м3/ч, AISI-304, 40мДж/см2 (УФУ.500.БП)

Установка XENOZONE УФУ.500.БП - самая мощная модель установки обеззараживания воды из серии УФУ с блоком химической промывки кварцевых чехлов. Важным элементом данной модели является датчик контроля интенсивности излучения УФ ламп. Датчик откалиброван на УФ-излучение 254 нм и позволяет отслеживать спад его интенсивности из-за загрязнения кварцевых чехлов, чтобы своевременно запускать химическую очистку чехлов.

Контроль срока службы и замена ультрафиолетовых ламп, полностью выработавших свой технический ресурс, осуществляется с помощью счетчика времени работы УФ-ламп и сигнализацией на шкафе управления.

Максимальная производительность установки составляет 500 кубических метров воды в час. Фактическая производительность установки зависит от качества исходной воды и требуемой дозы обеззараживания – см. данные в таблице. Производительность указана с учетом спада интенсивности излучения УФ-ламп в конце срока службы, а также коэффициента, учитывающего загрязнение кварцевых чехлов в процессе эксплуатации.

Назначение

Ультрафиолетовая установка модели УФУ.500.БП разработана и применяется с целью дезинфекции оборотных вод бассейнов, аквапарков и других замкнутых систем водопользования, а также проточной воды на выходе устройств водоподготовки на объектах коммунального хозяйства и пищевой промышленности.

Конструктивно основой установки УФ дезинфекции воды арт. УФУ.500.БП является изготовленный из высококачественной нержавеющей стали марки AISI-304 корпус камеры обеззараживания, на котором смонтированы комплектующие системы.

Владельцам УФ систем обеззараживания воды следует помнить, что применяемые в них ультрафиолетовые лампы являются расходным элементом и подлежат периодической замене. В модели УФУ.500.БП применяются шесть 500-ваттных амальгамных УФ-ламп низкого давления, нормированный срок службы которых составляет 12000 часов или 1,4 года в режиме непрерывной эксплуатации.

В состав поставляемой установки с блоком промывки входят:

• Камера обеззараживания – 1 шт
• Шкаф управления – 1 шт
• Блок промывки – 1 шт
• Датчик УФ-излучения ДИУФ – 1 шт
• Кольцевое резиновое уплотнение 40х4 – 12 шт
• Лампа ДБ500-2 – 6 шт
• Кварцевый чехол для УФ-ламп ДБ500-2 – 6 шт
• ЭПРА 500 Вт – 6 шт
• Центрирующее кольцо – 6 шт
• Цилиндрический центратор – 6 шт
• Патрон керамический для УФ-ламп ДБ500-2 – 6 шт
• Концевое соединение ламп: крышка (2 шт.), гайка, втулка, заглушка – 6 шт
• Датчик температуры – 1 шт

Основные технические данные:

• Потребляемая электрическая мощность: 2700 Вт
• Количество УФ-ламп: 6 шт
• Мощность UV-C излучения: 945 Вт
• Срок службы лампы: 12 000 ч
• Температура обрабатываемой воды: от +5°C до +45°C
• Габариты камеры обеззараживания: d323х1538 мм
• Габариты блока управления (ВхШхГ): 600х600х200 мм
• Присоединение: фланец Ду200
• Подсоединение фланцев: П (U) - исполнение
• Материал камеры обеззараживания установки: нерж. сталь марки AISI-304.
• Максимальное рабочее давление воды: 6 атм

По индивидуальному решению заказчика наша компания готова изготовить корпусные элементы из стали AISI-316, а также обеспечить любые нужные клиенту присоединительные размеры установки.

Требования к техническому помещению и условиям эксплуатации

При монтаже установок УФУ требуется предусмотреть необходимое для их обслуживания свободное пространство - не менее 2 метров с одной из сторон корпуса.

Внимание: данное оборудование не предназначено для работы в бассейнах с установленными электролизерами или для обеззараживания морской воды.
