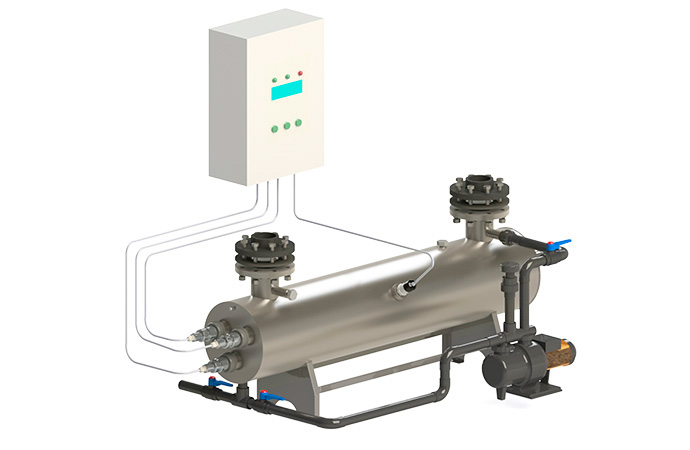

Ультрафиолетовая установка Xenozone УФУ-100 с блоком промывки и датчиком УФ, 100 м3/ч, AISI-304, 40мДж/см2 (УФУ.100.БП)

Установка XENOZONE УФУ.100.БП для обеззараживания воды поставляется в комплекте с блоком химической промывки кварцевых чехлов УФ излучателей, что выгодно отличает ее от установок очистки воды в базовой комплектации.

Еще одним важным элементом модели УФУ.100.БП является датчик контроля интенсивности излучения ультрафиолетовых ламп. Датчик откалиброван на УФ-излучение 254 нм и позволяет отслеживать спад его интенсивности из-за загрязнения кварцевых чехлов, чтобы своевременно запускать химическую очистку чехлов.

Контроль срока службы и замена ультрафиолетовых ламп, полностью выработавших свой технический ресурс, осуществляется с помощью счетчика времени работы УФ-ламп и сигнализацией на шкафе управления.

Максимальная производительность установки составляет 100 кубических метров воды в час. Фактическая производительность установки зависит от качества исходной воды и требуемой дозы обеззараживания – см. данные в таблице. Производительность указана с учетом спада интенсивности излучения УФ-ламп в конце срока службы, а также коэффициента, учитывающего загрязнение кварцевых чехлов в процессе эксплуатации.

Назначение

Ультрафиолетовая установка модели УФУ.100.БП разработана и применяется с целью дезинфекции оборотных вод бассейнов, аквапарков и других замкнутых систем водопользования (например, УЗВ для разведения рыбы), а также проточной воды на выходе устройств водоподготовки на объектах коммунального хозяйства и пищевой промышленности.

Конструктивно основой установки УФ дезинфекции воды арт. УФУ.100.БП является корпус камеры обеззараживания (производится из нержавеющей стали марки AISI-304), на котором смонтированы комплектующие системы.

Владельцам УФ систем обеззараживания воды следует помнить, что применяемые в них ртутные лампы являются расходным элементом и подлежат периодической замене. В модели УФУ.100.БП применяются три 300-ваттные амальгамные ультрафиолетовые лампы низкого давления, нормированный срок службы которых составляет 12000 часов.

В состав поставляемой установки с блоком промывки входят:

• Камера обеззараживания – 1 шт
• Шкаф управления – 1 шт
• Блок промывки – 1 шт
• Датчик УФ-излучения ДИУФ – 1 шт
• Кольцевое резиновое уплотнение 38х4 – 6 шт
• Лампа ДБ-300 – 3 шт
• Кварцевый чехол для УФ-ламп ДБ-300 – 3 шт
• ЭПРА 300 Вт – 3 шт
• Центрирующее кольцо – 6 шт
• Патрон керамический для УФ-ламп ДБ300 – 3 шт
• Концевое соединение ламп: крышка (2 шт.), гайка, втулка, заглушка – 3 шт

Основные технические данные:

• Потребляемая электрическая мощность: 900 Вт
• Количество УФ-ламп: 3 шт
• Мощность UV-C излучения: 270 Вт
• Срок службы лампы: 12 000 ч
• Температура обрабатываемой воды: от +5°C до +45°C
• Габариты камеры обеззараживания: d304х1438 мм
• Габариты блока управления (ВхШхГ): 600х400х250 мм
• Присоединение: фланец Ду100
• Подсоединение фланцев: П (U) - исполнение
• Материал камеры обеззараживания установки: нерж. сталь марки AISI-304.
• Максимальное рабочее давление воды: 6 атм

По индивидуальному решению заказчика наша компания готова изготовить корпусные элементы из стали AISI-316, а также обеспечить любые нужные клиенту присоединительные размеры установки.

Требования к техническому помещению и условиям эксплуатации

При монтаже установок УФУ требуется предусмотреть необходимое для их обслуживания свободное пространство - не менее 2 метров с одной из сторон корпуса.

Внимание: данное оборудование не предназначено для работы в бассейнах с установленными электролизерами или для обеззараживания морской воды.
